このHome Page (HP)では，IECの技術委員会の中の一つであるTC49（圧電と誘電体デバイスの標準化国際委員会）に対応して活動する，電子情報通信学会「TC49周波数制御・選択・検出デバイス専門委員会」の紹介と活動報告を述べている．以下，第２節はTC49の委員会組織，第３節はTC49の標準化活動，第４節は各小委員会（Working Group)の活動，第５節は今後の展望，について述べている．

▲INDEX

　TC49委員会は，1960年に"Piezoelectric crystal and associated devices" という名称で設立され，1989年からは従来の圧電デバイスに誘電体デバイスが加わり，更に2009年からは材料，検出も加わり "Piezoelectric and Dielectric Devices for Frequency Control and Selection (周波数制御，選択用圧電及び誘電体デバイス)" と改まって現在に至っている．本委員会は，弾性波デバイス（BAWデバイス及びSAWデバイス）と誘電体デバイスについて，材料からデバイスさらに測定法，技術用語までの国際標準化の作業を行っており，これまでに日本から多くの原案提出を行い，国際審議を通して標準となる文書を作成し顕著な成果をあげている．

　現在，IEC加盟国およびTC49参加国は表1に示すとおりで，TC49専門委員会の国際委員会構成は表2のようになっている。このTC49に対応する国内の委員会が「電子情報通信学会TC49周波数制御･選択・検出デバイス専門委員会」である．この専門委員会を親委員会とするWorking Groupが表3の小委員会である．規格作成は，主として図1に示す流れの文書審議によって進められる．審議の進行に応じて文書のランクが上がる．審議の各段階における文書記号は表4のようになっている．表4の各段階の文書が上位に上るためには，図2のフローチャートに示したようにTC49の参加国(表1参照)の投票による手続きが必要となる．投票の結果，(a) Pメンバー(表1参照)の2/3以上の賛成が得られる， (b) 反対が投票総数の1/4以下である，の条件をパスすると文書のステップが表4の順序で次の段階に前進する．ただし，新規提案（NP）を行うとき，投票の結果，Pメンバーの中から，4カ国以上のExpertの指名があることが課せられている．この条項に対し，TC49のように少ないPメンバーのTCの場合，精通した4ヵ国を募るのに苦労している．なお，現在，IEC発行の出版物は表5のように分類されている．通常，我々の作業の最終目標はISにすることであるが，NPの段階で上述の4カ国以上のExpertが揃わない場合は，PAS（該当する分野で，実態上，流通しているとみなされる規格）という方法を採用して作業を進めている．　規格化を目指したProjectが出版に至るまでは，ほとんど国際間の文書審議により進行するが，1〜1.5年ごとに国際会議が開催され，各委員会の方針の確認と審議の促進が図られている．最近の国際会議の開催地と日本代表団のメンバーの状況を表6に示した．

注）　１） ２）	文書略号　ＮＰ，ＷＤ，ＣＤ，ＣＤＶ，ＦＤＩＳについては表4参照． ＷＧ１〜ＷＧ１２については表3参照．

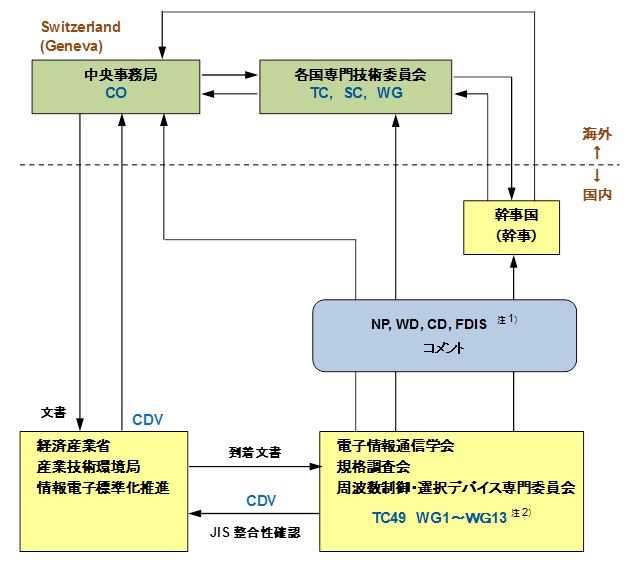

図１　ＴＣ４９ 関係文書国際審議フローチャート

▲INDEX

　TC49委員会は周波数制御・選択・検出デバイスを対象にして，圧電デバイスと誘電体デバイスの標準化を行っている．1960に発足して以来，水晶とセラミックのデバイス（振動子とフィルタ）を対象にしていたが, 1983年にSAWデバイスが，1989年に誘電体デバイスが追加された．さらに、2007年にはMEMSデバイスが追加された．電子情報通信技術，特に移動体通信の進歩・発展と共に圧電デバイス及び誘電体デバイスの需要が拡大・増大し，標準化の意義が増したと云える．TC49は，2003年12月に故高木幹雄先生が，その後，兒島俊弘先生が国際幹事に選ばれ現在に至っている．従って，日本が幹事国となり国際幹事を出している立場から、電子情報通信学会のTC49専門委員会も，TC49の運営方針や活動計画の立案など、TC49を運営していく上で重要な役割を担う幹事国の実質的な主要母体になっている．

　TC49がこれまでに作成した規格の中，現在運用されている標準の出版物の数は約80件に昇る（出版された標準の詳細はIECのHome Page で閲覧できる）．特に最近の新規提案は殆ど日本からの発信であり，国際標準作成に大きく貢献しているといえる．なお，各WGの活動の成果と現状などは，次ぎの第４節で具体的に報告してある．

　TC49としての動向（課題）としては，次のような項目がある．

▲INDEX

　本節はTC49のWGの中で現在活動中（表3参照）のWG1，WG5，WG6，WG7，WG9,　WG10,　WG11,　WG12 について，主査と幹事（特に幹事をおいていないWGもある）の紹介と活動報告である．活動報告は，次の４項目，�@標準化の対象，�A実績，�B現状，�C今後の課題，についてまとめてある．

　主査：佐藤克之　（日本電波工業�梶j　　幹事：井下明徳　（セイコーエプソン�梶j
�@ 水晶振動子の性能についての標準化．用語と定義，等価回路と等価回路定数の定義，
　　使用上のガイドなどが対象．
�A 3件のISを出版
�B 審議中のものなし．
�C 特になし．

　副主査：土金真栄（日本電波工業�梶j　　幹事：高田剛志（東京電波�梶j
�@ 水晶フィルタの特性について，電気的規格及び性能認証の標準化．
�A 3件のISを出版．
�B 審議中のものなし．
�C 特になし．

　副主査：太田智志（�椛ｺ田製作所）
�@ 圧電セラミックスを応用したデバイス（フィルタと振動子）の標準化．
　　用語と定義，仕様標準値と測定条件，使用上のガイド，外形寸法などが対象
�A 9件のISを出版
�B 審議中のものなし．
�C 特になし．

　主査：竹内敏晃（日本電波工業�梶j　幹事：高橋純史（日本電波工業�梶j
�@ 人工水晶を始め，圧電結晶およびウエハーの規格と測定方の標準化．
�A 3件のISを出版
�B 次の3件の文書を審議中

�C メンテナンス該当標準について検討

　主査：渡部泰明（首都大学東京）
　　 　　　　　　 幹事：服部雅史（セイコーエプソン�梶j、和田学（日本電波工業�梶j
�@ 圧電デバイスの中で，主に水晶振動子に関する測定法の標準化を行っている．
�A 10件のISと1件のPASを出版．
�B 負荷時共振周波数測定法及びGHz帯水晶振動子の測定法の標準化を検討中．
�C 負荷時共振周波数測定用負荷容量の校正に関して検討中．

　主査：大家具央（京セラクリスタルデバイス�梶j　幹事：細田朋之（日本電波工業�梶j
�@ 水晶発振器に関する用語の定義および仕様の標準化．
�A 4件のISを出版
�B 現在検討文書なし．
�C 水晶振動子以外の圧電デバイス（SAWデバイス等）を利用した発振器に関する定義
　　および仕様の標準化．

　主査：田中雅子（セイコーエプソン�梶j　幹事：小林恒夫（日本電波工業�梶j
�@ 水晶振動子，水晶フィルタ，セラミックフィルタ，SAWデバイスの保持器
　　（ケースの形状および寸法）の標準化
�A 10件のISを出版．
�B 10件の規格見直しを継続作業中．
�C 活性化を目的に、水晶振動子，水晶フィルタ，セラミックフィルタ，SAWデバイスの
　　保持器の制定と見直しを各WGで担当して頂く件を考慮中．

　副主査：千葉孝雄（明星大学名誉教授）　幹事：川勝孝治（�椛ｺ田製作所）　
�@ SAWを応用したデバイス（フィルタ，共振器，デュプレクサ）の標準化
　　用語と定義，仕様標準値と測定条件，使用上のガイド，外形寸法などが対象
�A 6件のISを出版
�B SAWフィルタ(IEC60862)の第3版(Version up）を作成中．
　　SAWデュプレクサの使用上のガイドを，ほぼ同じ内容となるBAW
　　デュプレクサを含めて作成中．
�C SAWフィルタに続いて，SAW共振器(IEC61019)第3版(Version up）の作成を計画．

　主査：石崎俊雄（龍谷大学） 　幹事：川勝孝治（�椛ｺ田製作所）
�@ 誘電体フィルタ及び誘電体共振器の標準化．
�A 12件のISを出版．
�B 12件のうちの6件のISに Capability and qualification approval procedure
　　(性能と品質の認証プロセス）が追加され、誘電体フィルタ及び誘電体共振器の
　　22件のGeneric specification（総合仕様文書）に更新された．
�C 多層基板の評価に有効な「電極と誘電体の界面における導電率測定法」の
　　標準化作業中．

　主査：兒島俊弘（TC49国際幹事）　幹事：小林恒夫（日本電波工業�梶j
�@ TC49（WG1〜WG12）において使われている技術用語の定義集( Glossary )の作成．
　　特に，水晶振動子や圧電セラミックデバイス（弾性体積波デバイス），SAW（弾性表面波）
　　デバイス，誘電体デバイスで共通に　　用いられる用語の定義の統一が目的．
　　そのタイトルと構成は，以下の表のようになっている．

�A　成果　以下の表にまとめた
　　 IEC 61994　Glossary （用語）　括弧内は原案提案国
　　"Glossary for piezoelectric and dielectric devices for frequency control and selection"

　（1）　Part 1, Part 2, Part 3, Part 3, Part 4　の第1版は全て完成し、出版（TS）
　（2）　Part 1, Part 4-1 第2版（改訂版）も出版．

�B 現在、Part 2について、第2版（改訂版）作業中．
�C ソウル会議（2007-09）における審議の結果、従来WG8で扱っていた、IEV Chapter 561
　　の用語をWG11において扱うことが決まったので、今後、この作業を開始する．
　　IEV　： International Electrotechnical Vocabulary

　主査：橋本　研也（千葉大学），　幹事：上田　政則（太陽誘電）
�@ MEMS共振器、フィルタ，発振器，MEMSデバイス非線形特性測定法など．
�A RF-BAWフィルタのNWIPを提案．
�B 2008年〜2010年の3ヶ年計画で経済産業省の基準認証プロジェクトに取組み，
　　非線形特性測定法の確立とその国際標準化を進める．
�C MEMS発振器，MEMSデバイス非線形特性測定法のNWIP提案．

▲INDEX

　我が国の電子部品が高品質であることは世界的に高く評価されている．TC49の対象としている圧電デバイス及び誘電体デバイスは，日本が得意とし，世界の先導的役割を果たしている分野である．従って，TC49周波数制御･選択・検出デバイス専門委員会及び各小委員会（WG）は上述のIECの重要性を十分認識した上で，これまでも活動し多くの実績を積み上げてきた．
　国際的に見て、この分野でこれほど充実した委員会組織を持った国は日本以外にはない。

したがって，国際幹事国としての任務，さらに今後も日本発の新しいハイテク部品や新しい応用などの提案，など一層の発展が期待されている．

　IEC活動は一般には目立たない活動であるが，国際間の友好関係と経済交流を深める上でも重要なことと考える．今後も世界各国に通用する普遍的な規格作りを通して，国内産業の発展と国際貢献に役立てばと念願している．
