2021年度第学生マイクロ波回路設計試作コンテスト
表彰基準
以下に示す表彰基準にしたがって、成績優秀な作品を下記の通り表彰します。
| 表彰部門 | コンテスト総合順位 |
|---|---|
| 最優秀賞 | １位 |
| 優秀賞 | （２位）、（３位） |
| 特別賞 | 若干名 |
詳細な選奨規定は、こちらを御覧ください。
本年度の優秀賞については、参加人数の関係で1名とする予定です。
評価方法
---------------------------------------------------------------------------------
①通過振幅、②コモンモードと差動モードの挿入損失との比(dB差)、③反射特性、及び④基板サイズの各項目で順位をつけて各項目点を与え、その合計点で競います。 上記4項目の合計点が同一の場合、④基板サイズの順位が高い方を高い順位とします。
①通過振幅
---------------------------------------------------------------------------------
評価帯域(2300-2700MHz)の通過振幅平均値(dB)を下記式で計算し、平均値S21avgが高い方から1位、2位・・・と順位をつけます。1位10点、2位9点、3位8点、4位7点、5位6点、6位5点、7位4点、8位3点、9位2点、10位1点の項目点を与えます。
n: 通過帯域の周波数ポイント数
S21: 評価帯域の周波数点における通過振幅(dB)
S21avg: 評価帯域の通過振幅の平均値(dB)
平均値が同じ場合は、評価帯域のS21の最小値(dB)が高い方を高い順位とする。S21の最小値も同じ値の場合は、評価帯域内のS21の最大値(dB)と最小値(dB)の差分が小さい方を高い順位とします。
②コモンモードと差動モードの挿入損失との比(dB差)
---------------------------------------------------------------------------------
評価帯域(2300-2700MHz)において、各周波数点でのコモンモードの通過振幅S31と差動モードの通過振幅S21のdB差の平均値Sdiffが低い方から1位、2位･･･と順位をつけます。1位10点、2位9点、3位8点、4位7点、5位6点、6位5点、7位4点、8位3点、9位2点、10位1点の項目点を与えます。
n: 通過帯域の周波数ポイント数
S21: 評価帯域の周波数点における差動モードの通過振幅(dB)
S31: 評価帯域の周波数点におけるコモンモードの通過振幅(dB)
Sdiff: 評価帯域のコモンモードと差動モードの通過振幅のdB差の平均値(dB)
平均値が同じ場合は、評価帯域のS31の最大値(dB)が小さい方を高い順位とします。S31の最大値も同じ値の場合は、評価帯域のS31の最小値(dB)が小さい方を高い順位とします。
③反射特性
---------------------------------------------------------------------------------
評価帯域(2300-2700MHz)において、各周波数点での不平衡側ポートの反射特性S11と平衡側ポートの反射特性S22を合わせた値の平均値Srefが低い方から1位、2位･･･と順位をつけます。1位10点、2位9点、3位8点、4位7点、5位6点、6位5点、7位4点、8位3点、9位2点、10位1点の項目点を与えます。
n: 通過帯域の周波数ポイント数
S11: 評価帯域の周波数点における不平衡側ポートの反射特性(dB)
S22: 評価帯域の周波数点における平衡側ポートの反射特性(dB)
Sref: 評価帯域の不平衡側ポートと平衡側ポートの反射特性を合わせた値の平均値(dB)
平均値が同じ場合は、評価帯域のS11の最大値(dB)が小さい方を高い順位とします。S11の最大値も同じ値の場合は、評価帯域のS11の最小値(dB)が小さい方を高い順位とします。
④基板サイズ
---------------------------------------------------------------------------------
解析モデルの基板面積が小さい方から1位、2位･･･と順位をつけます。1位10点、2位9点、3位8点、4位7点、5位6点、6位5点、7位4点、8位3点、9位2点、10位1点の項目点を与えます。

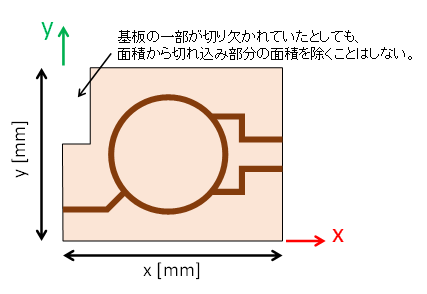

y: y軸上の長さの最大値
※解析モデルを他平面に作成した場合は、上記xとyを解析モデル作成面に読み替える
基板の切れ込みは考慮しません。
基板サイズの値が同じ場合は、②コモンモードと差動モードの挿入損失との比(dB差)の順位が高い方を高い順位とします。
特別賞
---------------------------------------------------------------------------------
設計回路の創意工夫がみられる作品、または審査委員長の判断で価値を認めた作品に与える。（若干名）
※入賞した作品には賞状と賞金を授与します。
※特別賞は仕様を満足しない作品も対象とします。
※特別賞は最優秀賞と重複受賞することはありません。
