オンチップマイクロストリップ線路(MSL)の問題です。

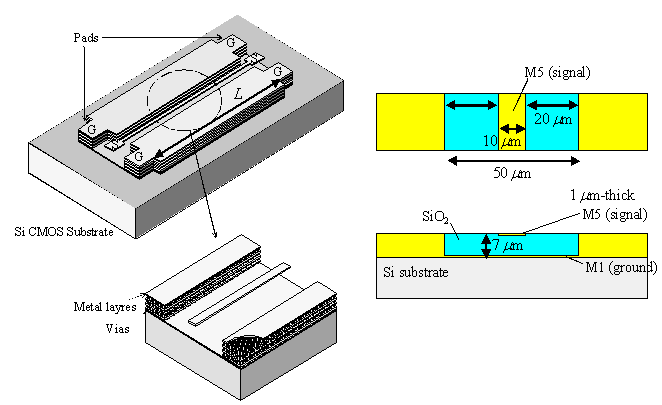

解析モデル

ドキュメント

• on_chip_msl.pdf

資料

特性の種類	グラフ	データ
Thruパターン(L=420 um)のSパラメータ		s_thru.xls
Lineパターン(L=1020 um)のSパラメータ		s_line.xls

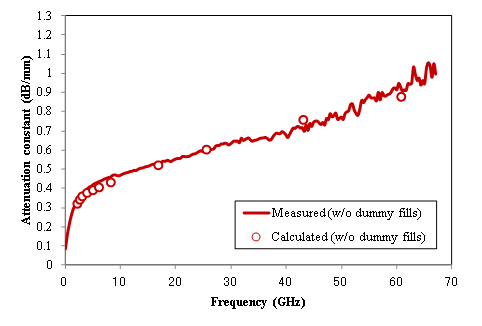

伝搬定数		propagation_constant.xls
特性インピーダンス		characteristic_impedance.xls

引用について

本規範問題はMWE 2012のワークショップとの共同によるものです。本データを使用する際には以下の文献の引用をお願いいたします。

[1] 電子情報通信学会エレクトロニクスシミュレーション研究会
     http://www.ieice.org/es/est/activities/canonical_problems/
[2] 「高周波回路設計におけるシミュレータ活用の勘所 �T, �U」Microwave Workshops & Exhibition (MWE) マイクロウェーブワークショップダイジェスト, WS08-10, pp.83-88, 2012年11月29日.
